Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к . Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Точно так же проблематично, как горелка, которая выиграла, — это та, которую вы не можете контролировать. Электрические плиты полагаются на электрическое сопротивление для нагрева горелок на варочной панели, что означает, что они функционируют так же, как и электрические нагреватели. Печь горелки потребляет гораздо больше энергии, чем нагреватель, поэтому они должны быть подключены к 240-вольтовой цепи, чтобы получить эту мощность. Когда одна из горелок перестает работать, вы обычно можете проследить проблему до переключателя горелки, розетки горелки или самой горелки.

Кстати, я открыл на сайте раздел « » для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

Мощность поступает в электрический диапазон через две «ноги», которые находятся под напряжением 120 вольт относительно земли — это означает, что напряжение между ними составляет 240 вольт. Переключатель термостата для каждой горелки содержит термочувствительный контакт, который циклически соединяет и отключает одну из ножек, подавая питание на горелку. Таким образом, переключатель регулирует температуру. Когда контакт закрыт, 240-вольтовая энергия поступает в розетку горелки, которая также называется блоком.

Оттуда он протекает через элемент металлической горелки, который нагревается из-за электрического сопротивления металла, из которого он изготовлен. Когда горелка не нагревается, первое, что нужно проверить, это сама горелка, она может быть отключена где-то внутри или просто сгореть. Вы отключите горелку, вытащив ее из блока тем же способом вы вытаскиваете шнур питания из розетки. Чтобы определить, плохо ли горелка, просто отключите рабочую горелку от другого блока, подключите ее к блоку неисправной горелки и включите переключатель.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия .

Основные требования

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам . Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Если сменная горелка нагревается, Пришло время заменить рассматриваемую горелку. Вам не нужно отключать печь для проведения этого теста. Если горелка не будет включена, проблема может быть в блоке, в который он подключен. Вы можете визуально подтвердить плохой блок, подняв варочную панель и проверив ее. Вы можете видеть обугленные провода или почерневший металл. Вы также можете протестировать блок, подключив к нему рабочую горелку. Как только вы подтвердите, что блок плох, вы можете его заменить, но сначала вы должны отключить печь.

Вы можете отключить свои клеммные провода с помощью крестообразной отвертки. После того, как он отсоединен, отвинтите его от печки и закрутите замена. Термочувствительный контакт внутри печного переключателя может изнашиваться или покрываться углеродистыми отложениями. Когда это произойдет, оно может не соприкасаться или, наоборот, оно никогда не может разъединиться. Результатом последнего условия является то, что вы не можете контролировать температуру горелки. Если вы подозреваете, что переключатель плох, вы можете это подтвердить, проверив непрерывность на своих терминалах омметром после первого отключения электроплитки.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Если переключатель плохой, вы должны его заменить, вы не можете его отремонтировать. Любовь к фундаментальным тайнам привела Криса Дезиэля к получению степени бакалавра в области физики и магистра в области гуманитарных наук. Плодовитый плотник, реставратор дома и реставратор мебели, Дезиэль активно работает в сфере строительства и домашнего дизайна, так как в качестве ландшафтного дизайнера он помог создать две садовые компании.

Нагревательный элемент представляет собой просто большую резистивную проволоку с достаточной устойчивостью к высокой температуре. Внутри печи нагревательный элемент называется элементом «выпекать» или «жарить». Элемент «испечь» расположен под духовкой, на которую он воздействует.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, . Там даны все ответы, как действовать в таком случае.

В электрической плите нагревательные элементы наматываются на круглую штуку, называемую «поверхностным блоком». Единый модуль поверхности может содержать два или даже три разных элемента, все они монтируются вместе, с различными значениями сопротивления. Иногда проводка крепится непосредственно к клеммам на концах поверхностного блока. Некоторые поверхностные устройства подключаются к емкости, установленной под варочной панелью, что делает их более легко снимаемыми для очистки, но также более восприимчивыми к сжигаемым соединениям.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Чтобы поддерживать заданную температуру в электрической варочной панели, элемент циклически включается и выключается, как правило, с помощью переключателя, называемого бесконечным переключателем, так называемого, потому что он теоретически обеспечивает бесконечное количество настроек нагрева. У этого переключателя есть свой собственный маленький нагреватель внутри, который нагревает биметаллический выключатель. Кулачок, прикрепленный к ручке управления, изменяет натяжение пружины на биметалле, что изменяет количество тепла, необходимое для открытия переключателя.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

Когда нагревательный элемент включен, нагреватель внутри переключателя горит. Биметалл нагревается до тех пор, пока контакты не разойдутся. Затем биметалл охлаждается до тех пор, пока контакты не закроются снова. Существуют также переключатели с фиксированной температурой, которые изменяют напряжение, идущее к нагревательным элементам, для поддержания фиксированных заданных температур. Обычно это кнопочные или поворотные переключатели с фиксированными настройками, такими как теплый, низкий, средний и высокий.

В духовке температура контролируется термостатом. Используя заполненную жидкостью лампу и капилляр, термостат измеряет температуру внутри духовки и циклически включает и выключает систему отопления, чтобы поддерживать температуру печи в определенном диапазоне.

Не наносите никакие чистящие средства или растворители непосредственно на нагревательные элементы или поверхностные устройства. Стальная оболочка полупористая; чистящие растворители могут проникать в сталь и повредить керамическую изоляцию или электрически закоротить элемент. В конечном итоге они сожгут все, что свяжется с ними. Если после этого остался какой-либо углерод или другой твердый остаток, просто очистите его, насколько сможете.

Исключением для этого являются твердые, или «евро-стиль» поверхностные единицы. Эти устройства могут быть очищены; Для этой цели у вашего продавца оборудования есть специальный очиститель. При устранении неполадок электрооборудования для приготовления пищи, самое первое, что нужно сделать, это отступить и наблюдать за большой картиной. Если ничего не работает, у вас, вероятно, есть неисправность выключателя, предохранителя или другого источника питания. Нагреваются ли поверхностные устройства, но не элементы духовки?

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Воздух испекает элемент, но не элемент жары? Знание того, что работает, и что нет, в сочетании с электрической схемой, может указывать на неисправный компонент. Через мгновение мы поговорим об общих шагах, которые нужно выполнить. Если вы не имеете дело с очевидным, простым ремонтом, подобным обгоревшему элементу, изолирование проблемы в 220-вольтовой контуре приготовления в основном сводится к отключению питания, тестированию каждого компонента для обеспечения непрерывности и поиску сожженных или поврежденных проводов.

Ремонт электрической печи или варочной панели можно разделить на 3 категории. В поверхностных устройствах это обычно вызвано выгорающим элементом, клеммой или розеткой. Он также может быть бесконечным переключателем или переключателем с фиксированной температурой. Выключите выключатель или вытащите предохранитель и осмотрите элемент, клеммы и розетку.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.

Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Большинство сосудов монтируются на варочной панели с помощью одного или двух винтов. Плохой элемент не будет показывать непрерывности. Хороший элемент покажет некоторую непрерывность, хотя есть много сопротивления. При включении выключатель не будет иметь непрерывности при выключении и хорошей непрерывности. Вы также должны видеть непрерывность через биметаллический нагреватель внутри бесконечного переключателя.

Замените сгоревшую или плохую емкость, клемму, элемент или переключатель; отремонтировать поврежденный концевой конец провода. При замене элементов убедитесь, что вы получаете заменяющий элемент правильной мощности; элемент сопоставляется с переключателем управления.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат. Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

Если элемент духовки не работает, не забудьте правило номер один из раздела 2-6: сначала проверьте автоматическое управление циклом выпечки! Выключите выключатель или вытащите предохранитель, выверните винты, удерживающие элемент в духовке, и потяните Элемент немного удален от задней стены. Там есть немного дополнительного провода, чтобы вы могли получить доступ к нему спереди, но не вытаскивайте больше провода.

Как определить фазу в установленной розетке

Возможно, вам придется наклонить элемент вверх, чтобы получить клеммы через отверстия. Если проволока сломана или полностью сгорела от терминала, вы можете вытащить провод из отверстия с помощью плоскогубцев с лифтами, если питание выключено. Хороший элемент покажет некоторую непрерывность, как описано в разделе 2-6. Заменить сгоревший или плохой элемент; Отремонтировать поврежденный концевой конец провода с помощью специальных высокотемпературных терминалов, имеющихся у вашего дилера.

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Во-первых, убедитесь, что у вас нет власти. Проверьте все нагревательные элементы во всех настройках. Проверьте часы, таймеры и лампу духового шкафа, если таковые имеются. Если хотя бы один компонент работает правильно, у вас есть питание. Имейте в виду, что если одна из концов цепи отключена из-за проблемы с электропроводкой дома, у вас может быть 110 вольт, но это не может означать, что свет и часы духовки и даже некоторые из нагревательных элементов работают на малой мощности, тепловые цепи не работают.

Выбор проводки для трехфазного подключения

Это также означает, что у вас все еще есть власть, и вы все равно можете заразиться. Если вы уверены, что у вас нет мощности, нам нужно выяснить, есть ли проблема в проводке дома или внутри духовки или варочной панели. Сначала, конечно, проверьте выключатель дома или предохранитель. Затем нам нужно проверить мощность, он входит в печь.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Опять же это все относится к однофазному подключению плиты.

Иногда это может представлять проблему. В большинстве установок имеется розетка на 220 вольт. Если это так, выключите выключатель или вытащите предохранитель, вытащите духовой шкаф или удалите его от стены, вытащите вилку из стены, снова включите выключатель и проверьте стенную розетку, как описано в главе. Также проверьте клеммный блок для проблем, описанных ниже. Клеммная колодка подключается к электрической цепи печи. Он будет где-то внутри.

Особенности и условия процесса подключения

В некоторых установках электрическая духовка или электрическая плита подключаются непосредственно к электропроводке дома. Если это так, проводка будет подключаться непосредственно к клеммной колодке внутри устройства. Осмотрите клеммную колодку на предмет каких-либо признаков повреждения; перегрев, расплавленные клеммы и т.д.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).

Шаг 3. Выбор силовой розетки и вилки

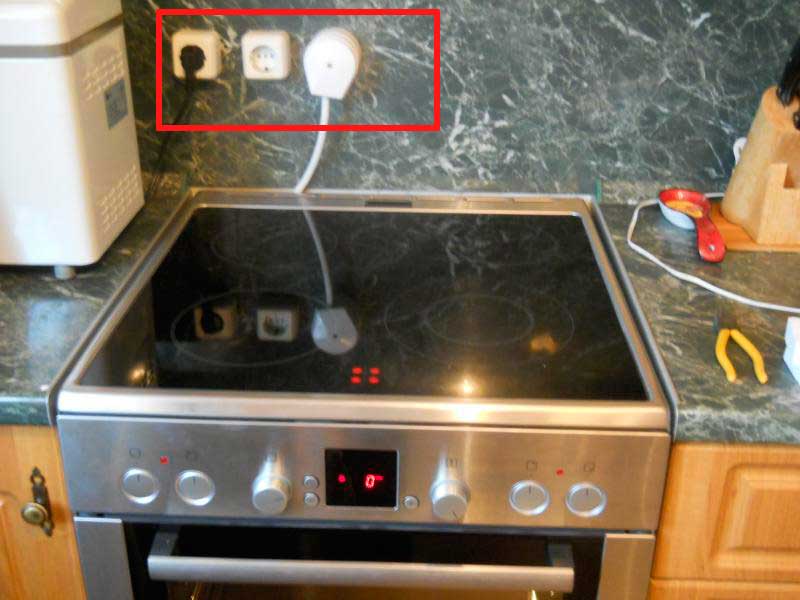

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — .

Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно , чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я

Можно конечно и залудить, но я лично против пайки в силовых цепях — .

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно .

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.

К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые.

Как вариант – в квартире нет заземления и провести его пока невозможно.

Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Источник
